GC型水泵系臥式單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的流體之用，該泵有1 1/2GC，2GC，2 1/2GC，4GC四個型號，當流量為6-45m3/h，總揚程可達46-287m，輸送介質溫度100℃ 以下，適合鍋爐、工廠及城市給水之用。
性能范圍：
Q=6m3/h-55m3/h H=46m-301m

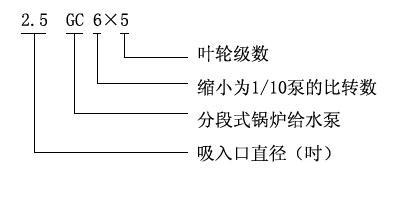

GC型鍋爐給水泵型號意義
GC型鍋爐給水泵性能參數表
|
型號
|
流量
（mз/h）
|
揚程
（m）
|
轉速
（r/min）
|
效率
（%）
|
功率（KW）
|
|
軸功率
|
電機功率
|
|
11/2GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
11/2GC-5×3
|
6
|
69
|
2950
|
38
|
3
|
4
|
|
11/2GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
11/2GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
11/2GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
11/2GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
11/2GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
11/2GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11.0
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15.0
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11.0
|
15.0
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22.0
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30.0
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
30.0
|
|
21/2GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11.0
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11.0
|
|
21/2GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15.0
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15.0
|
|
21/2GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22.0
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22.0
|
|
21/2GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22.0
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22.0
|
|
21/2GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30.0
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30.0
|
|
21/2GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30.0
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30.0
|
|
21/2GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37.0
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37.0
|
|
21/2GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
GC鍋爐給水泵產品特點：
GC鍋爐水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每級葉輪的吐出口中心必須對準導翼的中心,其中稍有偏差將使水泵的流量減少,揚程降低,效率差,在檢修裝配時務必注意,若有偏差必須調整。
GC型鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端安裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。
密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
軸承是用單列向心球軸承，采用鈣基黃油潤滑。
填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
GC鍋爐給水產品用途：
GC鍋爐泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GC型鍋爐給水泵-使用裝卸、起動、運轉和停止：
1、安裝：
1、安裝前的準備工作：
（1）檢查鍋爐給水泵和電機：
（2）準備工具及起重機械；
（3）檢查機器的基礎：
2、安裝順序
（1）整套鍋爐給水泵運到現場，附帶底座者已裝好電動機。找平底座時，可不必卸下鍋爐給水泵和電機。
（2）將底座放在地基上，在地腳螺釘附件墊楔形鐵塊，將底座墊高約20一40毫米準備找平后填充水泥之用。
（3）用水平儀檢查底座的水平底，找平后搬緊地腳螺母，用水泥將填充底座。
（4）經3—4天水泥干涸后，再檢查一下水平度。
（5）將底座的支持平面，水泵腳及電機腳的平面上的污物清洗除凈，并把電機和水泵放在底座上。
（6）調整泵軸水平。找平后，適當。上緊螺母，以防走動，于調節完畢后再安裝電動機、在不合水平處墊以鐵板，泵和聯軸器之間留有一定間隙。
（7）把水平尺放在聯軸器上，檢查水泵軸心線與電機軸心線是否重合，若不重合，在電機和鍋爐給水泵的腳下墊以薄鐵片，使兩個聯軸器外園與平尺相平，然后取出墊的幾片薄鐵片，在經過刨制的整塊墊板來代替鐵片，并重新檢查安裝情況。為了檢查安裝的精度。在幾個相反位置上用塞尺，測量兩聯軸器平面的間隙，聯軸器平面一周上最大和最小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
2、起動及停止：
（1）將軸上及其它涂油件上所涂的油除凈
（2）用汽油清洗軸承和軸室，用棉紗擦凈。
（3）在軸承體內加入鈣基黃油。
（4）試驗起動。開動電機，檢查電機旋轉方向，嚴禁水泵反轉而使軸套螺母松開。
（5）往泵內注水或用真空泵引水。’
（6）關閉吐出管上的閥及壓力計旋塞。
（7）上述過程完畢后，啟動電機，打開壓力計旋塞。
（8）當鍋爐給水泵以正常轉數運轉時，壓力計顯示適當壓力，
排水管路上的閘閥直到需要的壓力為止。
（9）當停止鍋爐給水泵時，要慢慢地關閉排水管路上的閘閥，然后關閉壓力表旋塞。然后打開真空表旋塞并逐漸打開關閉真空表旋塞。并停止電機。
（1 0）長期停止使用鍋爐給水泵時，鍋爐給水泵應拆卸開，將泵另件的水擦干，并在滑動面上涂以防銹油妥善保存。
3、運轉：
（1）注意鍋爐給水泵軸承溫度，不得超過外界溫度35℃。其極限溫度不得大于75℃。
（2）水泵在運轉時，時常注意加油。
（3）填料室內正常漏水程度，以每分鐘l 0—20滴為；住。應隨時調整填料壓蓋壓緊程度。
（4）定期檢查聯軸器，注意檢查電機軸承溫升。
（5）運轉過程中，如發生噪音或異常的聲音時，應立即停車檢查其原因。
GC鍋爐給水泵
訂貨須知：
1.GC多級給水泵產品名稱與型號:
2.進出口徑
3. GC高溫鍋爐泵的揚程
4. GC鍋爐給水離心泵的流量（m3/h）
5. GC鍋爐給水泵的電機功率（KW）
6. GC鍋爐給水泵的轉速（r/min）
7. GC高溫鍋爐給水泵的電機電壓（V）
8. GC鍋爐泵的吸程
9. GC鍋爐給水離心泵是否帶附件以便我們的為您正確選型。
|
